【商品説明】

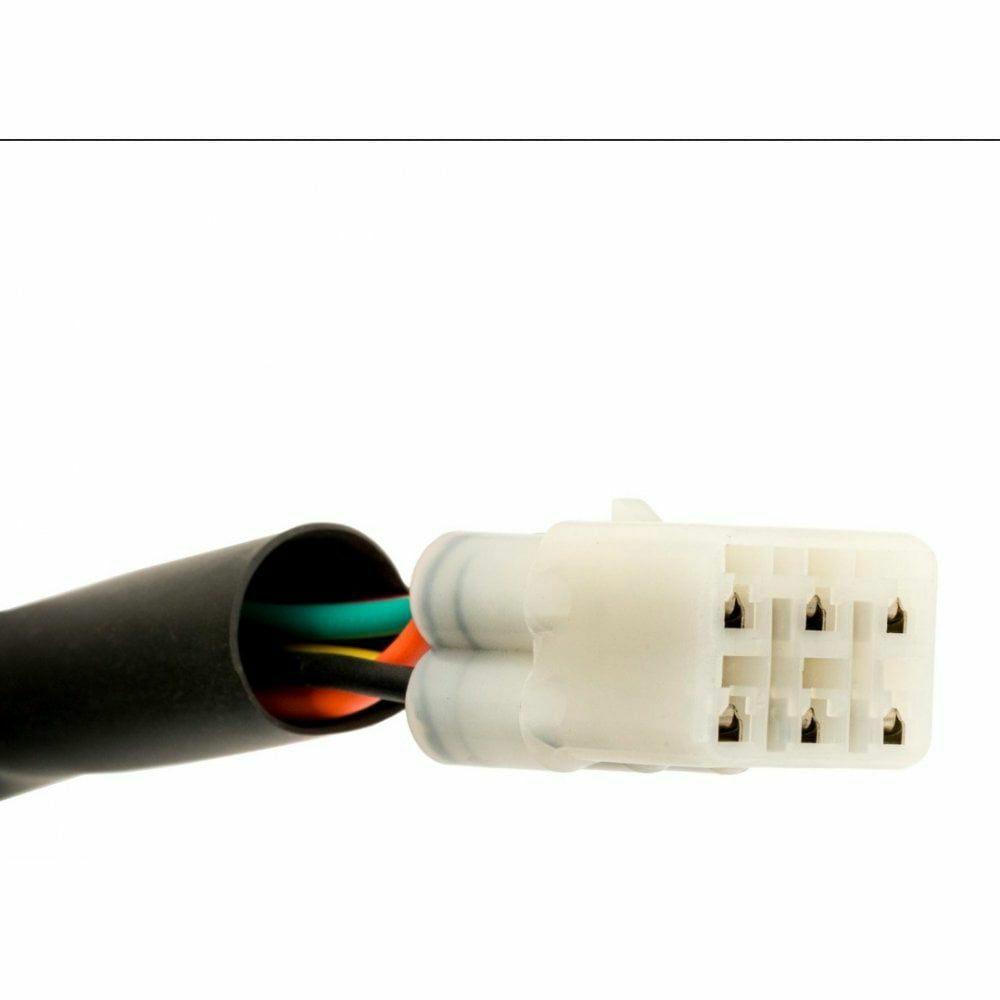

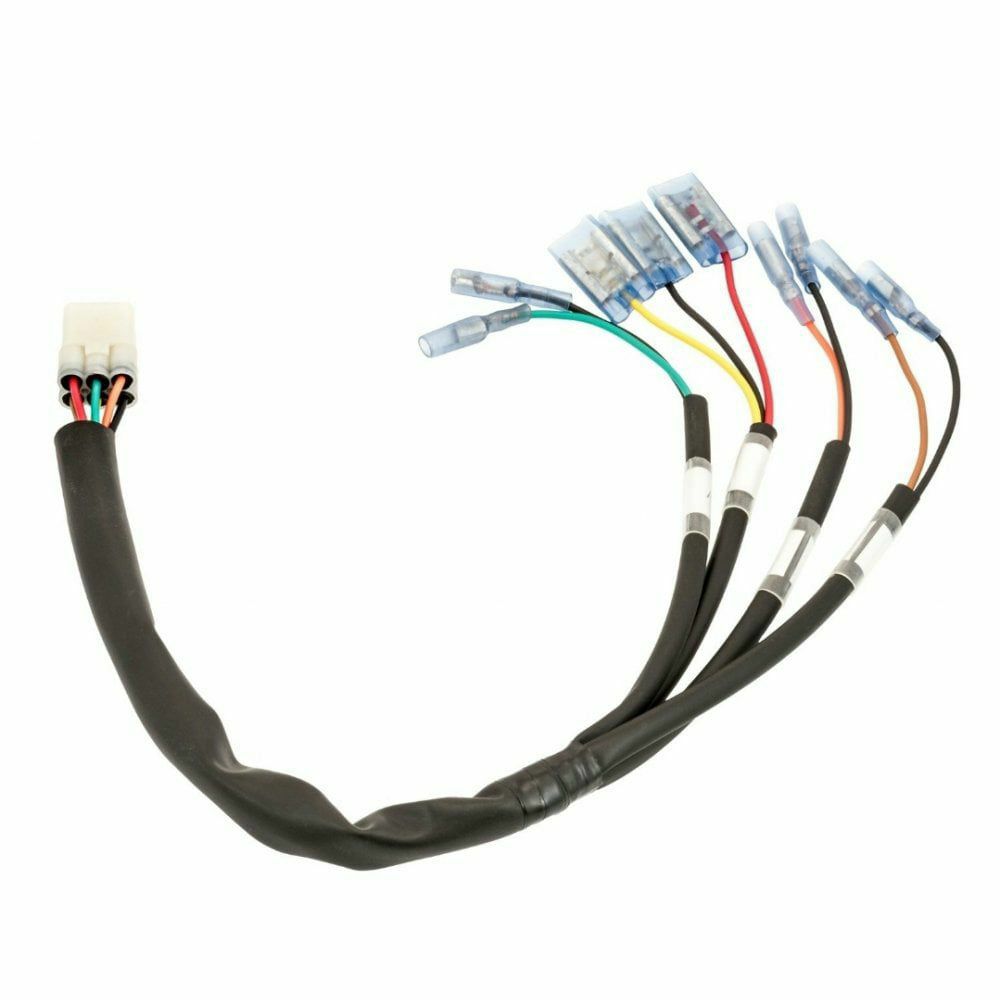

プラグアンドプレイで接続できる、ウインカー・テールライト用ハーネスです。
カスタムテールライトに変える際に配線の加工をする手間が省けます。配線には文字付ラベルが貼ってありますので、配線の接続先がすぐにわかります。
テールライト、ターンシグナル以外の補助用配線も付いています。
ダイオードを内蔵していますので、社外品のテールライト、ターンシグナルを使用する際に、ECU警告灯の点灯を防止します。

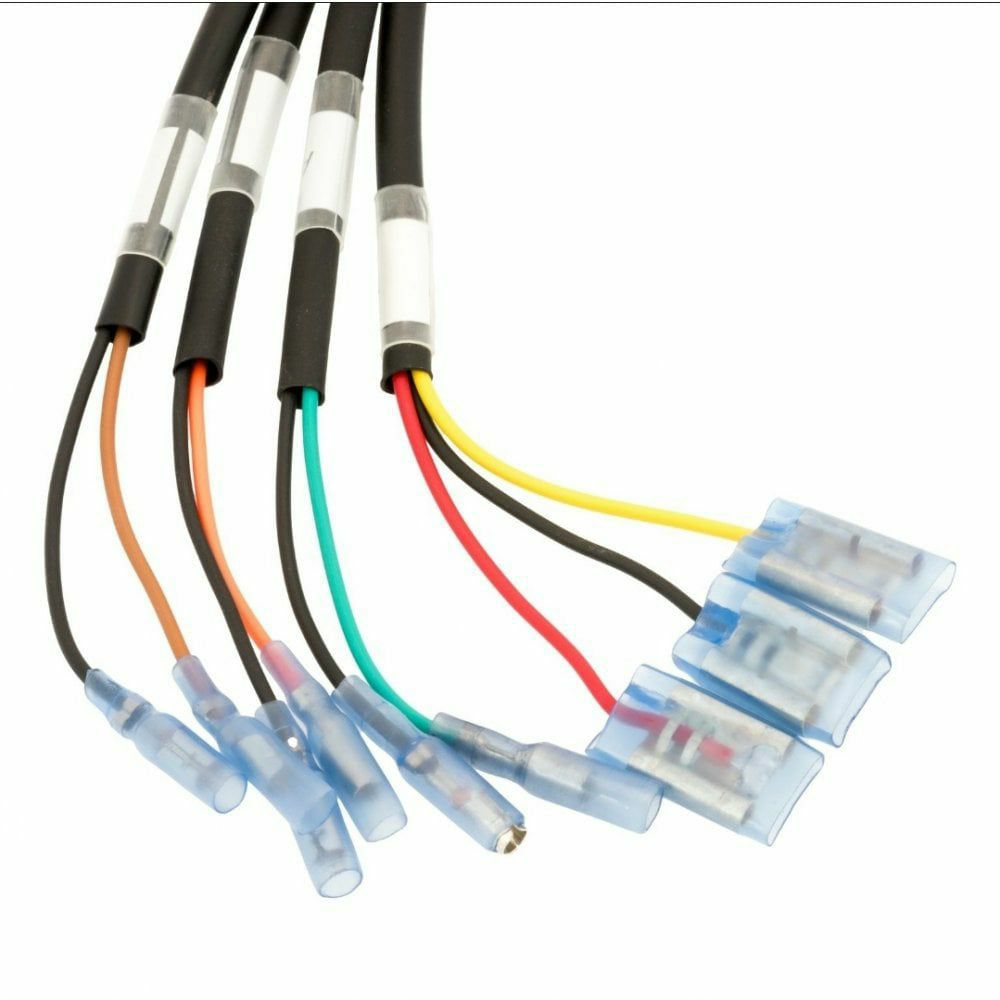

T : テールライト（テールライトとマルチファンクション3in1を2個同時に接続可能）
RED - ブレーキランプ[3芯コネクター］
YELLOW - ランニングライト [3芯コネクター］
黒 - アース [3芯コネクター］
L : 左ウインカー/ターンシグナル
茶 - LHSシグナル
黒 - アース
R : 右インジケーター/ターンシグナル
オレンジ - 右側信号
黒 - アース
A : 補助ライブ
緑 - AUX
黒 - アース
| 型番 |
品名 |
変換タイプ |
備考 |
| DDM011 |
ウインカーハーネス |
車体側端子⇒ギボシ端子 |
Motoneウインカーを車体に接続可能 |
| DDM023 |
ウインカーハーネス |
ウインカー側端子⇒ギボシ端子 |
純正ウインカーをMotone配線に接続可能 |
| DDM016 |
テールライト・ウインカーハーネス |
車体側端子⇒ギボシ端子（分岐タイプ） |
Bobber/Speedmaster/Scrambler1200専用
・Motoneテールライト
・Motoneウインカー
・Motoneテールランプ一体型ウインカー
を車体に接続可能 |
| DDM017 |
テールライト・ウインカーハーネス |
車体側端子⇒ギボシ端子（分岐タイプ） |
EUR05 Speed Twin 1200専用
・Motoneテールライト
・Motoneウインカー
・Motoneテールランプ一体型ウインカー
を車体に接続可能 |
| DDM021 |
テールライト・ウインカーハーネス |
車体側端子⇒ギボシ端子（分岐タイプ） |
上記以外の水冷モダンクラシックシリーズ用
・Motoneテールライト
・Motoneウインカー
・Motoneテールランプ一体型ウインカー
を車体に接続可能 |
